Conversión de niveles eléctricos para señales digitales industriales en diferentes tensiones.
Un sistema modular completo
Fecha:
Cliente: IDOM
Tipo de proyecto:
La idea: Conversión de niveles eléctricos
Es habitual en la concepción de sistemas de control industrial precisar de diferentes equipos especializados (por ejemplo, control de velocidad de motores, servomecanismos, sensores, PLC’s…) que deben conectarse entre sí pero que pueden funcionar a diferentes niveles.
Cuando se emplean componentes del mismo fabricante, éste no suele ser un problema, pero en muchos casos es necesario utilizar componentes especializados que plantean requerimientos eléctricos distintos.
Fecha:
Cliente: IDOM
Tipo de proyecto:
El reto: Un solución simple, abierta y fiable
Circuito capaz de trabajar a ritmos relativamente altos (unas decenas o centenas de kHz) lo que es suficiente para la mayor parte de las señales industriales.
Las tensiones de trabajo se aportan externamente dentro de un amplio rango a ambos lados (entrada y salida) de cada canal.
Indicadores visuales (LED) del estado de cada señal.
Posibilidad de inversión de la función lógica:
- Salida de tensión con entrada de tensión
- Salida se tensión con entrada a masa
- Salida de masa con entrada de tensión
- Salida de masa con entrada de masa.
El resultado: Un sistema modular configurable

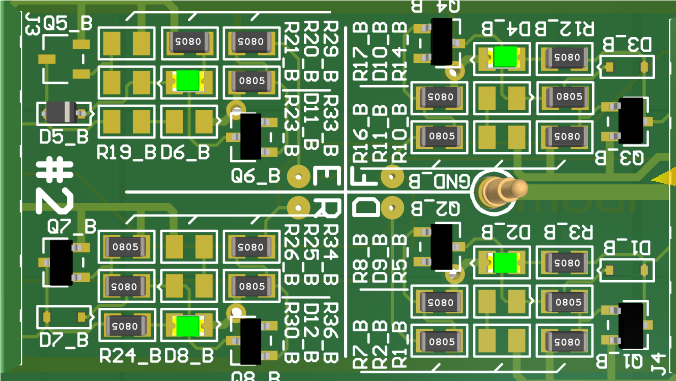

Se diseña un circuito que incluye dos convertidores para que en ambos lados se pueda incluir una entrada y una salida.
Por otro lado, se implementan tres de estos convertidores en un solo circuito adaptado a una caja que se pueda montar en carril DIN.
Ademas, se establece un listado de materiales específico para las diferentes soluciones posibles, con diferentes tensiones, inversiones o no de polaridad…
El resultado final se integra fácilmente en un armario eléctrico y puede servir desde un solo canal unidireccional a cualquier número de canales, cada uno de ellos con su configuración específica.
