Entrenador para microcontroladores PIC de Microchip con entorno de prácticas completo
El USB-PIC’School es un laboratorio didáctico diseñado para el aprendizaje y desarrollo de aplicaciones basadas en microcontroladores PIC de Microchip. Este entrenador integra una amplia colección de periféricos y recursos que permiten experimentar con sistemas embebidos tanto a nivel de hardware como de software, convirtiéndose en una herramienta ideal para formación técnica, centros educativos y proyectos de electrónica aplicada.
El sistema permite trabajar con microcontroladores de las familias PIC12F, PIC16F y PIC18F, alimentados a 5V y compatibles con PICkit-2. Además, incorpora de serie un PIC16F886, lo que facilita comenzar a desarrollar aplicaciones desde el primer momento.
A diferencia de otros entrenadores, el laboratorio USB-PIC’School no tiene los periféricos conectados de forma predeterminada a las líneas de entrada y salida del microcontrolador. Esto significa que es el propio usuario quien realiza las conexiones mediante cableado sin soldadura, lo que permite comprender mejor el funcionamiento del hardware y aprovechar al máximo las capacidades de los microcontroladores PIC.
El equipo incluye también el hardware necesario para la grabación y depuración en circuito, compatible con PICkit-2 y gestionado desde el entorno oficial MPLAB IDE de Microchip. La comunicación con el ordenador se realiza a través de un puerto USB estándar, facilitando la programación y el desarrollo de aplicaciones.
Además, el laboratorio se entrega con un tutorial de más de 70 ejemplos prácticos, que permiten aprender progresivamente a utilizar los periféricos del sistema y los recursos internos de los microcontroladores PIC.
Características destacadas
- Laboratorio didáctico para el aprendizaje de microcontroladores PIC.
- Compatible con dispositivos PIC12F, PIC16F y PIC18F alimentados a 5V.
- Incluye de serie el microcontrolador PIC16F886.
- Compatible con el programador y depurador PICkit-2.
- Programación mediante MPLAB IDE de Microchip.
- Tutorial con más de 70 ejemplos prácticos en ensamblador y lenguaje C.
- Comunicación con el PC mediante interfaz USB.
- Sistema de cableado sin soldadura para experimentar con periféricos.

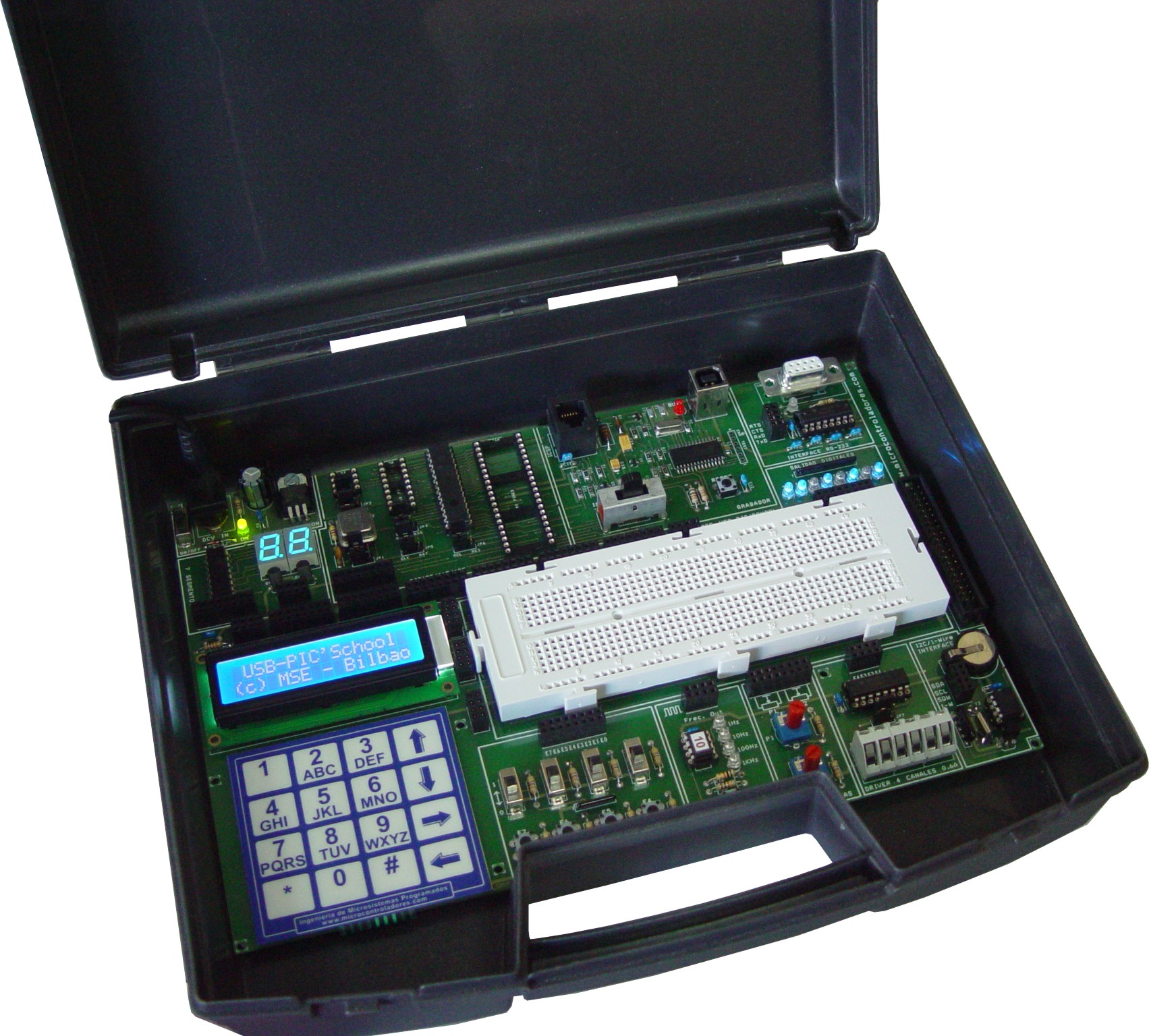

- Incluye maletín de transporte, cable USB y cables de conexión.

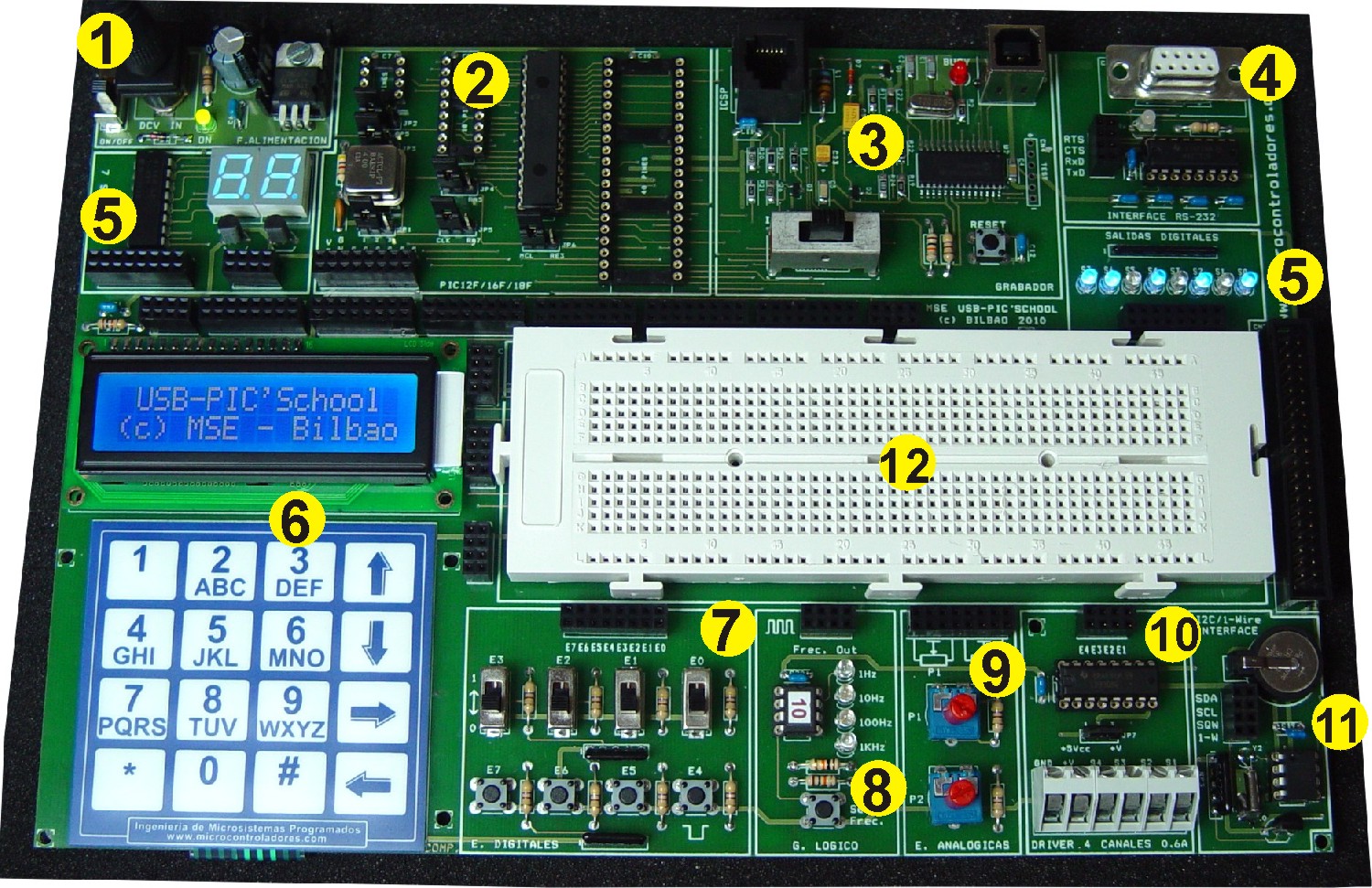

Recursos y periféricos integrados
- Pantalla LCD de 2 × 16 caracteres.
- Teclado matricial 4 × 4 de membrana.
- 8 salidas digitales mediante LEDs.
- 2 displays de 7 segmentos.
- 8 entradas digitales mediante pulsadores e interruptores.
- 2 entradas analógicas mediante potenciómetros.
- 4 salidas digitales de alta corriente mediante drivers de potencia.
- Reloj en tiempo real (RTC) con pila incluida.
- Sensor de temperatura.
- Interfaz serie RS232 con conector DB9.
- Generador lógico de onda cuadrada con frecuencias seleccionables.
- Placa de prototipado de 550 contactos para montaje sin soldadura.
- Conector de expansión PIC-BUS de 40 vías.
Modos de funcionamiento
El sistema permite seleccionar tres modos de trabajo mediante conmutador:
- RUN: ejecución normal del programa cargado en el microcontrolador.
- USB: programación y depuración desde el entorno MPLAB IDE mediante conexión USB.
- ICSP: conexión con herramientas externas de programación y depuración como ICD2, ICD3 o Real ICE.
