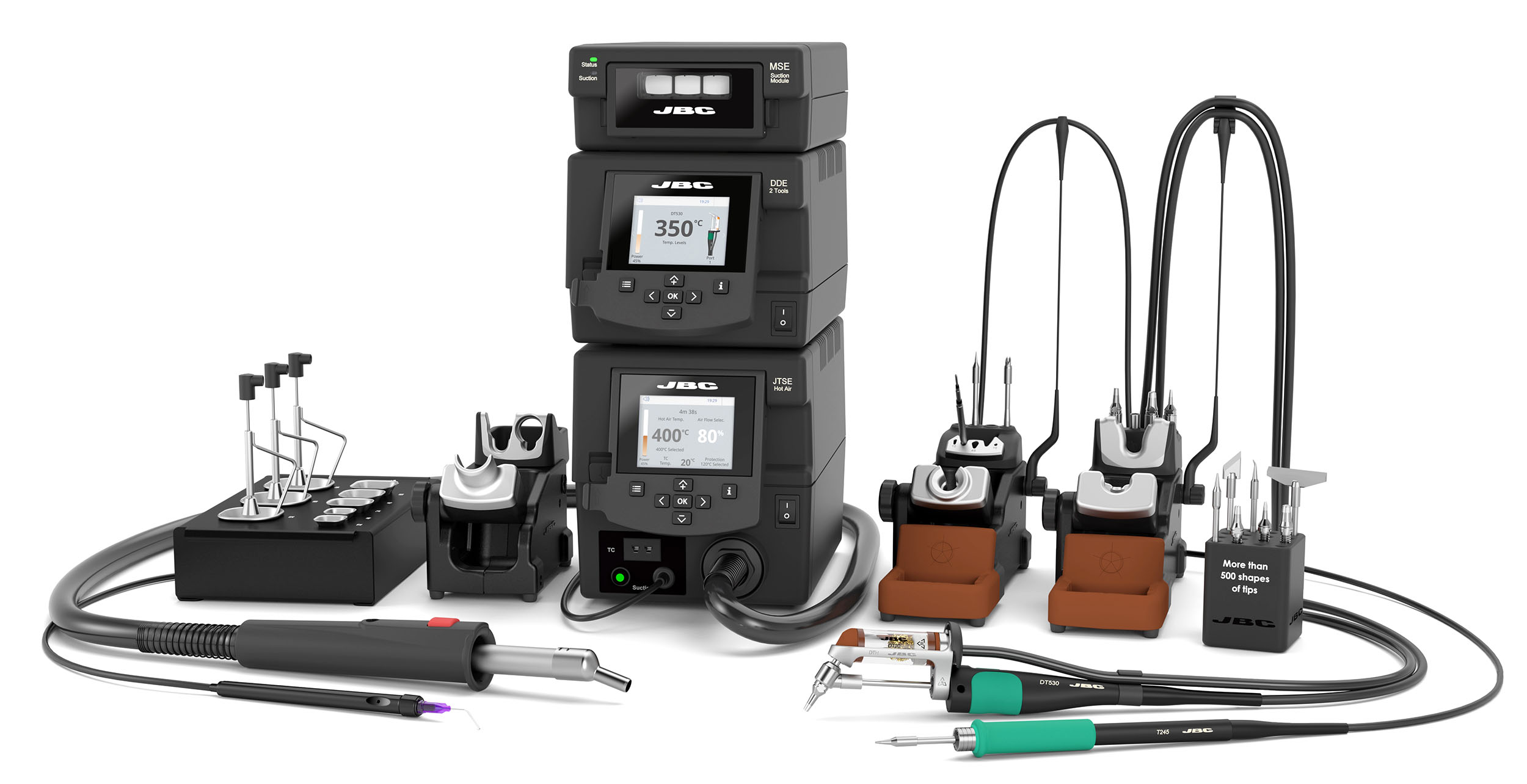

Sistema JBC de retrabajo completo con soldadura, desoldadura y aire caliente
La estación soldadora-desoldadora RMSD con DT530 es un sistema profesional de retrabajo diseñado para combinar soldadura, desoldadura y aire caliente en un único equipo de alto rendimiento. Gracias a esta configuración, permite trabajar de forma rápida, segura y precisa en diferentes procesos electrónicos, desde soldadura general hasta retrabajo SMD y extracción de componentes pasantes.
Además, este sistema de retrabajo JBC RMSD incorpora la unidad de control DDE de 2 herramientas, capaz de gestionar dos herramientas simultáneamente y compatible con 13 herramientas JBC. Por otro lado, trabaja con el desoldador angular DT530, el mango T245 General Purpose Handle y el JTT Heater Hose Set, lo que aporta una gran flexibilidad para distintas tareas de mantenimiento, reparación y producción.
Asimismo, el módulo desoldador eléctrico MSE ofrece una succión muy elevada, alcanzando hasta un 85 % de vacío, lo que facilita una retirada de estaño precisa y eficiente. A su vez, la estación de aire caliente JTSE controla el proceso de retrabajo mediante perfiles de temperatura y caudal de aire, lo que permite aplicar calor de forma controlada sobre el componente seleccionado.
En consecuencia, esta estación soldadora-desoldadora JBC es una solución muy completa para profesionales que necesitan eficiencia térmica, potencia de succión, versatilidad y seguridad en operaciones avanzadas de soldadura y retrabajo.
Características de la estación soldadora-desoldadora RMSD
- Sistema completo de retrabajo JBC RMSD con soldadura, desoldadura y aire caliente
- Unidad DDE de 2 herramientas compatible con hasta 13 herramientas JBC
- Desoldador angular DT530 para extracción precisa de estaño
- Módulo desoldador eléctrico MSE con hasta 85 % de vacío
- Estación de aire caliente JTSE con perfiles de temperatura y caudal de aire
Aplicaciones del sistema de retrabajo JBC RMSD
- Soldadura electrónica profesional
- Desoldadura de componentes through-hole
- Retrabajo SMD con aire caliente
- Eliminación precisa de estaño en PCB
- Producción, reparación y mantenimiento electrónico
Documentos para descarga
Hoja de datos
Manual de instrucciones
Especificaciones técnicas
Unidad de control DDE
- Potencia nominal: 200 W
- Potencia pico: 150 W por herramienta
- Temperatura seleccionable: 90 a 450 ºC / 190 a 840 ºF
- Estabilidad térmica en reposo: ±1,5 ºC / ±3 ºF, cumple y supera IPC J-STD-001F
- Precisión de temperatura: ±3 % utilizando cartucho de referencia
- Ajuste de temperatura: ±50 ºC / ±90 ºF mediante el menú de configuración de la estación
- Voltaje/resistencia punta-tierra: cumple y supera ANSI/ESD S20.20 e IPC J-STD-001F
- Temperatura ambiente de funcionamiento: 10 a 40 ºC / 50 a 104 ºF
- Conexiones: USB-A para actualización de firmware, gráficos y perfiles; USB-B para comunicación con PC; RJ12 para extractor de humos, periféricos o robot
Unidad de control JTSE
- Potencia nominal: 700 W
- Temperatura seleccionable: 150 a 450 °C / 300 a 840 °F
- Regulación de caudal de aire: 5 a 50 SLPM
- Vacío: 30 % / 228 mmHg / 9 inHg
- Perfiles: 25, hasta 10 pasos cada uno, y 1 perfil predefinido
- Conector termopar tipo K: 1 para control y protección
- Protección ESD: cumple ANSI / ESD S20.20-2021
- Conexión equipotencial: conexión a EPA
- USB-A: actualización de firmware, gráficos y perfiles
- USB-B: comunicación con PC
- Conector RJ12: control remoto o conexión a extractor de humos FAE
- Conector de pedal: control de herramienta
Módulo MSE
- Potencia: 42 W
- Vacío: 85 % / 640 mmHg / 25,4 inHg
- Caudal: 35 SLPM
- Temperatura ambiente de funcionamiento: 10 a 40 °C / 50 a 104 °F
- Conector de pedal: sí
- Normativa: cumple estándares CE
- Protección ESD: sí
Peso y dimensiones
- Unidad de control: 232 × 148 × 295 mm / 11.52 kg
- Embalaje: 615 × 368 × 637 mm / 19.86 kg
