Estación completa JBC de 4 herramientas para soldadura de precisión, retrabajo SMD y desoldadura through-hole

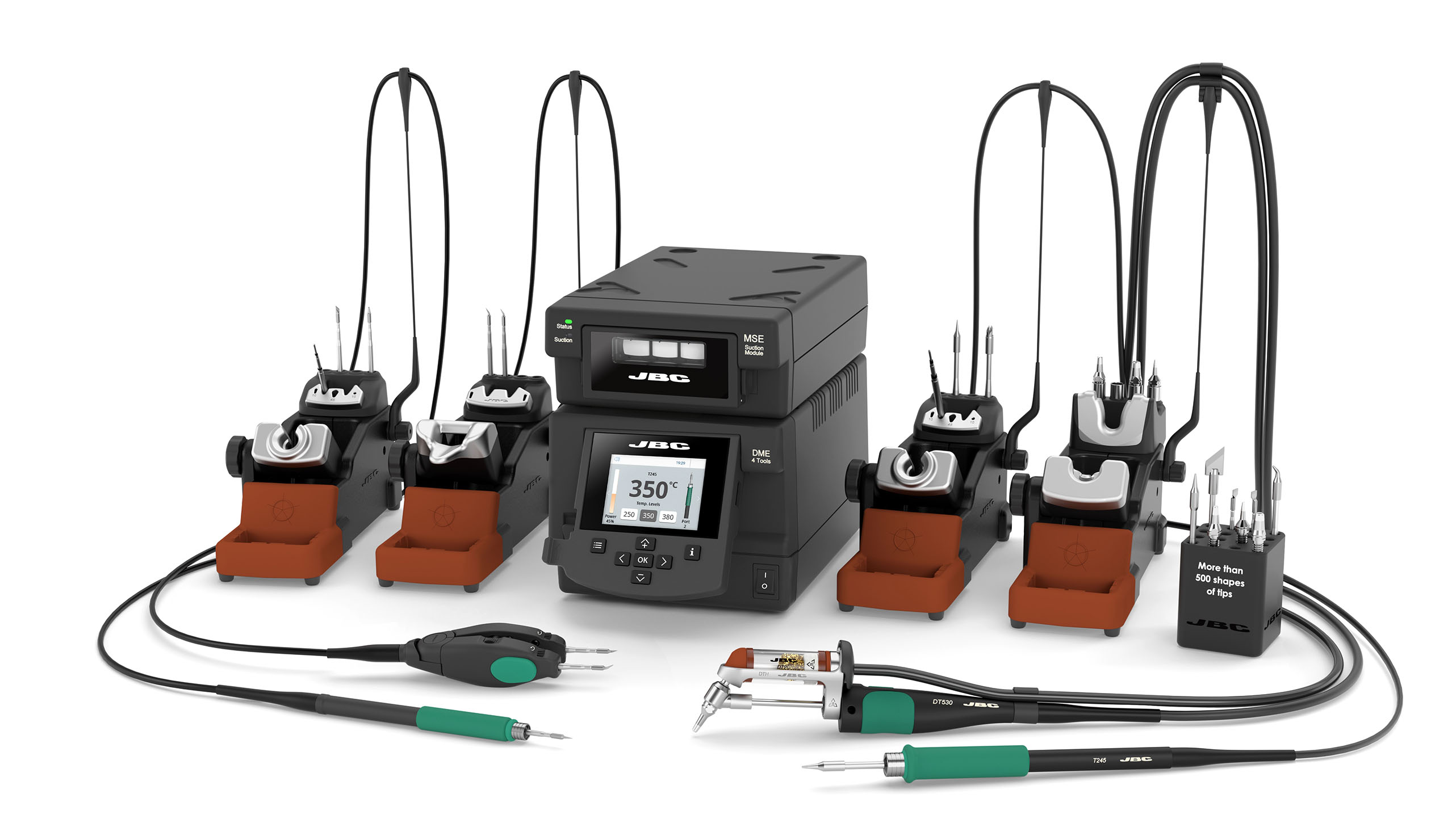

La estación completa DMPSD con DT530 es un sistema profesional de retrabajo diseñado para combinar soldadura de precisión, soldadura general, retrabajo SMD y desoldadura through-hole en una única solución. Gracias a su configuración multiherramienta, permite trabajar con hasta cuatro herramientas de forma simultánea, lo que mejora la productividad y la flexibilidad en entornos técnicos exigentes.
Además, esta estación completa JBC de 4 herramientas incorpora la unidad de control DME, compatible con hasta 13 herramientas JBC y capaz de suministrar hasta 150 W por herramienta. Por otro lado, el sistema trabaja simultáneamente con el mango T210 de precisión, el mango T245 de uso general, las micro pinzas AM120 y el desoldador angular DT530, lo que permite cubrir una gama muy amplia de aplicaciones.
Asimismo, el módulo desoldador eléctrico MSE proporciona una elevada potencia de succión, alcanzando hasta un 85 % de vacío. En consecuencia, facilita una retirada de estaño limpia, precisa y eficiente en componentes pasantes. A su vez, la tecnología JBC Most Efficient Soldering System, junto con Intelligent Heat Management, ayuda a mantener una alta calidad de soldadura, prolongar la vida útil de las puntas y reducir el consumo energético.
Características de la estación completa JBC DMPSD
- Estación completa JBC de 4 herramientas con control simultáneo
- Incluye T210, T245, AM120 y desoldador angular DT530
- Unidad DME compatible con hasta 13 herramientas JBC
- Módulo desoldador eléctrico MSE con hasta 85 % de vacío
- Sistema Intelligent Heat Management para estabilidad térmica y menor consumo
Aplicaciones de la estación completa DMPSD con DT530
- Soldadura de precisión con T210
- Soldadura general con T245
- Retrabajo SMD con micro pinzas AM120
- Desoldadura through-hole con DT530
- Producción, mantenimiento y reparación electrónica profesional
Documentos para descarga
Hoja de datos
Manual de instrucciones
Especificaciones técnicas
Unidad de control DME
- Potencia nominal: 200 W
- Potencia pico: 150 W por herramienta
- Temperatura seleccionable: 90 a 450 ºC / 190 a 840 ºF
- Estabilidad térmica en reposo: ±1,5 ºC / ±3 ºF, cumple y supera IPC J-STD-001F
- Precisión de temperatura: ±3 % utilizando cartucho de referencia
- Ajuste de temperatura: ±50 ºC / ±90 ºF mediante el menú de configuración de la estación
- Voltaje/resistencia punta-tierra: cumple y supera ANSI/ESD S20.20 e IPC J-STD-001F
- Temperatura ambiente de funcionamiento: 10 a 40 ºC / 50 a 104 ºF
- Conexiones: USB-A para actualización de firmware, gráficos y perfiles; USB-B para comunicación con PC; RJ12 para extractor de humos, periféricos o robot
Módulo MSE
- Potencia: 42 W
- Vacío: 85 % / 640 mmHg / 25,4 inHg
- Caudal: 35 SLPM
- Temperatura ambiente de funcionamiento: 10 a 40 °C / 50 a 104 °F
- Conector de pedal: sí
- Normativa: cumple estándares CE
- Protección ESD: sí
Peso y dimensiones
- Unidad de control: 232 × 148 × 120 mm / 10.70 kg
- Embalaje: 620 × 385 × 395 mm / 16.24 kg
