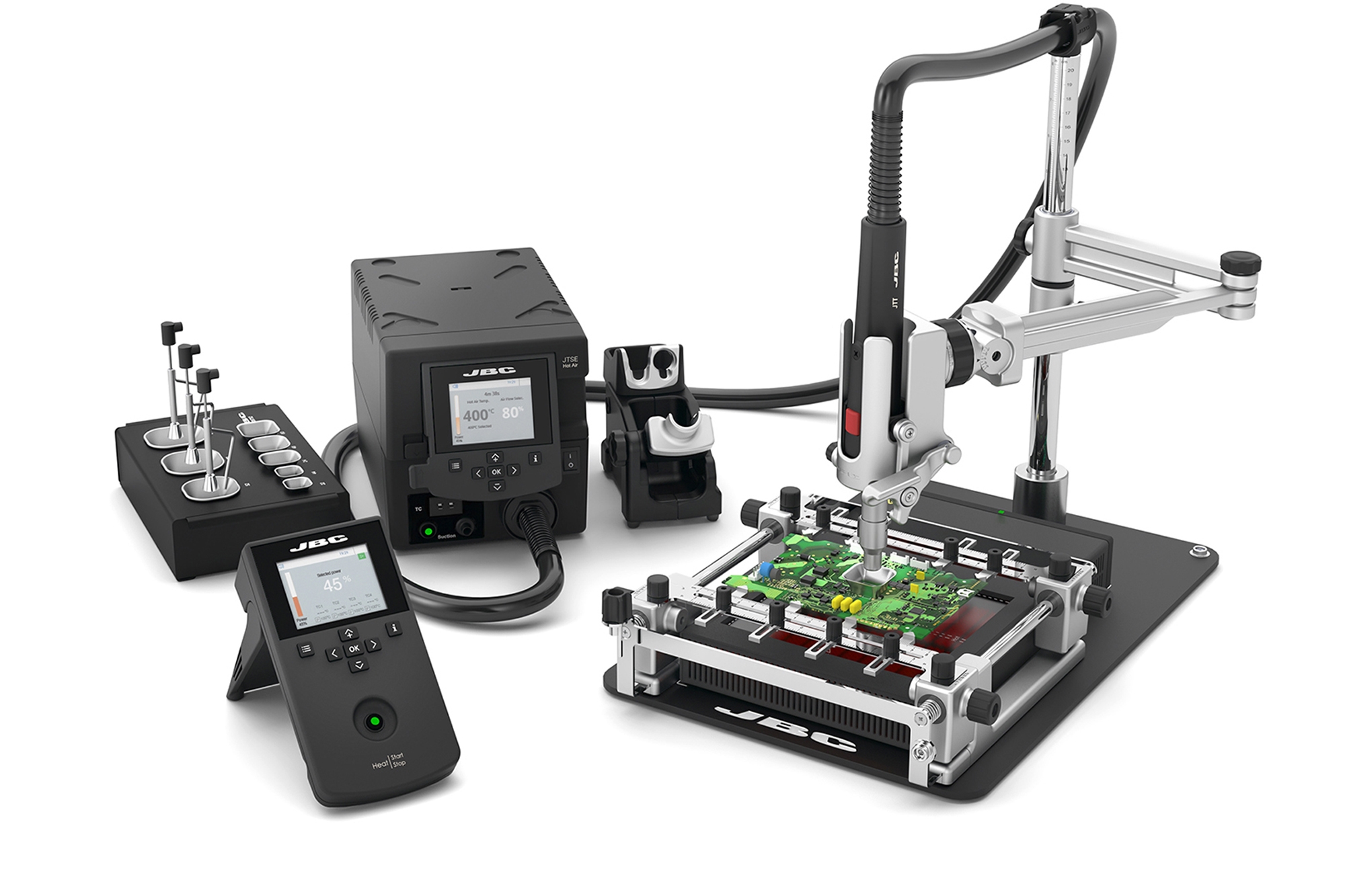

Sistema JBC completo para retrabajo SMD con control térmico y operación manos libres
La estación de aire caliente SMD con brazo RWS de JBC es un sistema completo diseñado para ofrecer control total en procesos de retrabajo de componentes SMD. Gracias a la integración de distintos módulos, permite trabajar con precisión, estabilidad y seguridad incluso en intervenciones complejas sobre PCB.
Además, el sistema incorpora la estación de aire caliente JTSE, que gestiona el proceso mediante perfiles de temperatura y caudal de aire, lo que facilita una aplicación controlada del calor. Por otro lado, el brazo RWS Rework Arm sostiene el conjunto calefactor, lo que permite trabajar en modo manos libres y mejora la ergonomía durante el retrabajo.
Asimismo, el sistema incluye un precalentador PHSEK, compuesto por el precalentador PHSE y el soporte de PCB PHSS, lo que permite estabilizar la temperatura de la placa antes de aplicar aire caliente. En consecuencia, se reducen tensiones térmicas y se mejora la calidad del proceso de desoldadura.
En conjunto, este sistema ofrece una solución profesional para entornos donde se requiere precisión, repetibilidad y control térmico avanzado en retrabajo electrónico.
Características destacadas de la Estación de Aire Caliente SMD con Brazo RWS
- Sistema completo de retrabajo SMD: integración de estación, brazo y precalentador.
- Control mediante perfiles: ajuste preciso de temperatura y flujo de aire.
- Brazo RWS manos libres: mejora la ergonomía y la estabilidad del proceso.
- Precalentador incluido: reduce el estrés térmico en la PCB.
- Alta precisión y control: ideal para trabajos técnicos exigentes.
Aplicaciones de este sistema JBC completo para retrabajo SMD con control térmico
- Retrabajo de componentes SMD.
- Reparación de placas PCB.
- Sustitución de componentes electrónicos.
- Procesos en laboratorio y producción electrónica.
- Intervenciones en placas de alta densidad.
Especificaciones técnicas
- Potencia nominal: 700 W
- Temperatura seleccionable: 150 a 450 °C / 300 a 840 °F
- Regulación de caudal de aire: 5 a 50 SLPM
- Vacío: 30% / 228 mmHg / 9 inHg
- Perfiles: 25 (hasta 10 pasos cada uno) + 1 perfil predefinido
- Conector termopar tipo K: 1 (control y protección)
- Protección ESD: cumple ANSI / ESD S20.20-2021
- Conexión equipotencial: conexión a EPA
- USB-A: actualización de firmware, gráficos y perfiles
- USB-B: comunicación con PC
- Conector robot: control remoto o conexión a extractor de humos FAE
- Conector de pedal: control de herramienta
PRECALENTADOR PHSE
- Potencia máxima: 600 W
- Temperatura seleccionable: 50 a 250 °C / 120 a 482 °F
- Área de calentamiento:
- 65 × 135 mm (1 zona)
- 130 × 135 mm (2 zonas)
- Conectores termopar tipo K: 4 (control y protección)
- Perfiles: 22 (hasta 16 pasos cada uno) + 3 perfiles predefinidos
- Tiempo máximo de trabajo: 600 min o indefinido
- Protección ESD: cumple ANSI / ESD S20.20-2021
- USB-A: actualización de firmware, gráficos y perfiles
- USB-B: comunicación con PC
- Conector robot: control remoto
- Conector auxiliar: conexión a consola
- Conector de pedal: compatible con pedal (ref. P-005) para control del calentador
- Unidad de aire caliente: 232 × 148 × 160 mm / 16,59 kg
- Embalaje: 700 × 410 × 390 mm / 23,10 kg
