Equipo JBC para retrabajo SMD de alta precisión sin afectar componentes cercanos

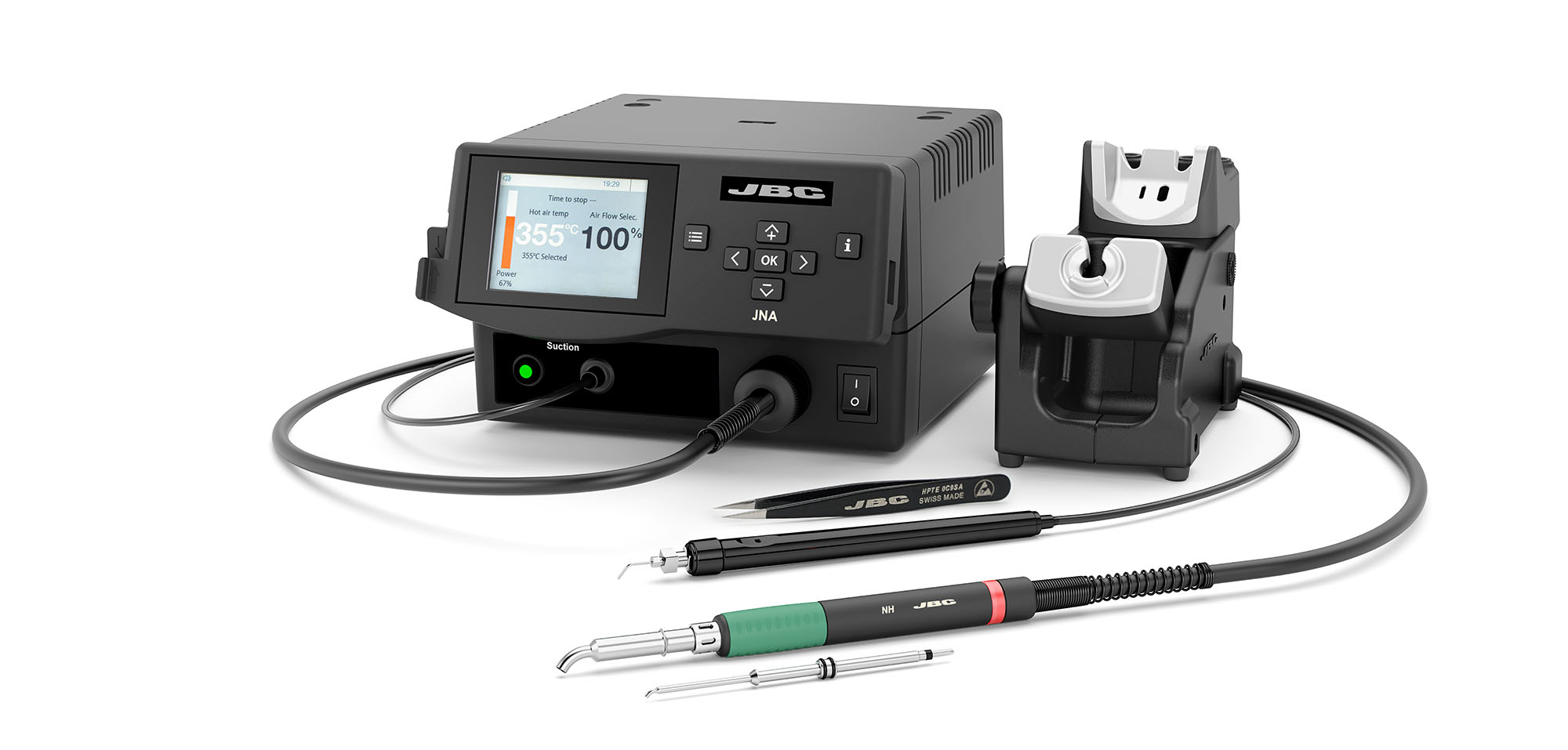

La estación de aire caliente de alta precisión JNA de JBC está diseñada para realizar retrabajos en componentes SMD con máxima exactitud, incluso en placas con alta densidad de montaje. Gracias a su sistema avanzado de control del flujo de aire y temperatura, permite trabajar sobre componentes extremadamente pequeños, como encapsulados 01005, sin afectar a los elementos cercanos.
Además, esta estación incorpora el sistema NH High-Precision Heater Hose Set, compatible con cartuchos de las series J125 y J325, lo que garantiza una distribución del calor precisa y uniforme. Por otro lado, incluye una herramienta Pick & Place T260 con bomba de succión integrada, lo que facilita la colocación y retirada de componentes durante el proceso de retrabajo.
Asimismo, se suministra con pinzas de alta precisión HPTE0C9SA con recubrimiento ESD, diseñadas para manipular componentes delicados con total seguridad. En consecuencia, esta estación se convierte en una solución completa para trabajos de microelectrónica donde la precisión, el control térmico y la seguridad ESD son fundamentales.
Características destacadas de la Estación de Aire Caliente de Alta Precisión JNA
- Alta precisión en aire caliente: permite trabajar sin afectar componentes cercanos.
- Compatible con encapsulados 01005: ideal para microelectrónica avanzada.
- Sistema NH Heater Hose: control preciso del flujo de aire y temperatura.
- Incluye Pick & Place con succión: facilita manipulación de componentes.
- Pinzas ESD de alta precisión: manipulación segura de elementos delicados.
Aplicaciones del equipo JBC para retrabajo SMD de alta precisión
- Retrabajo de componentes SMD.
- Reparación de placas PCB de alta densidad.
- Sustitución de componentes electrónicos delicados.
- Microelectrónica y trabajos bajo aumento.
- Laboratorios técnicos y producción especializada.
Especificaciones técnicas
- Potencia nominal: 70 W
- Temperatura seleccionable: 150 a 450 °C / 300 a 840 °F
- Regulación de caudal de aire: 0,15 – 2.5 SLPM
- Vacío: 53% / 397 mmHg / 15.6 inHg
- Protección ESD: cumple norma ANSI / ESD S20.20
- Conexión equipotencial: conexión a EPA
- USB-A: actualización de firmware, gráficos y perfiles
- USB-B: comunicación con PC
- Conector RJ12: control remoto o conexión a extractor de humos FAE
- Conector de pedal: control de herramienta
- Peso neto: 4.13 kg (9.11 lb)
- Unidad de aire caliente: 180 × 170 × 110 mm / 4.13 kg
- Embalaje: 425 × 295 × 495 mm / 5.83 kg
