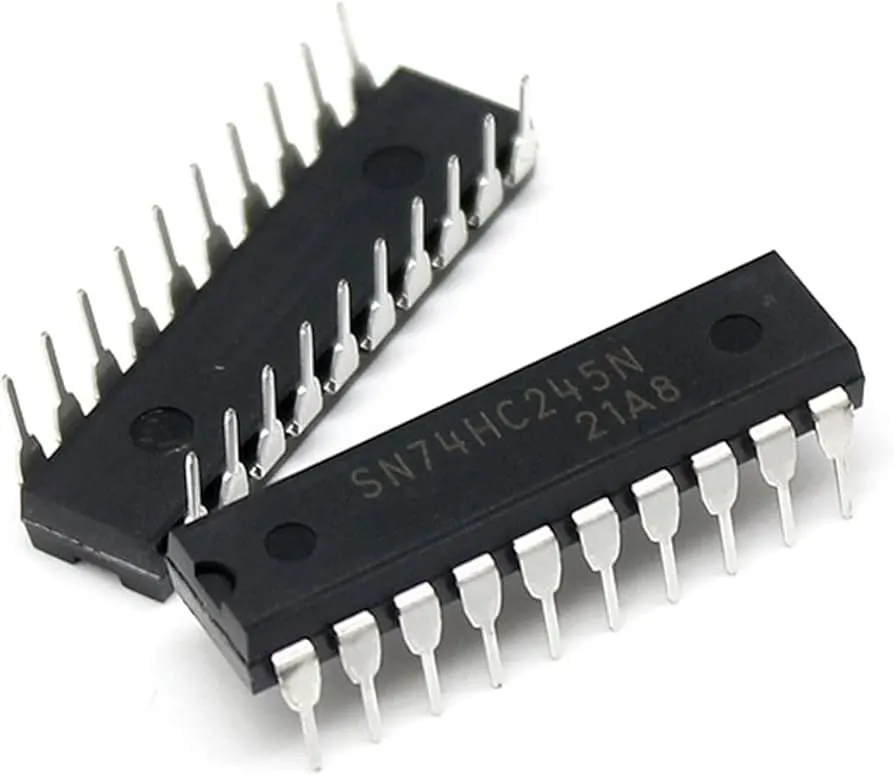

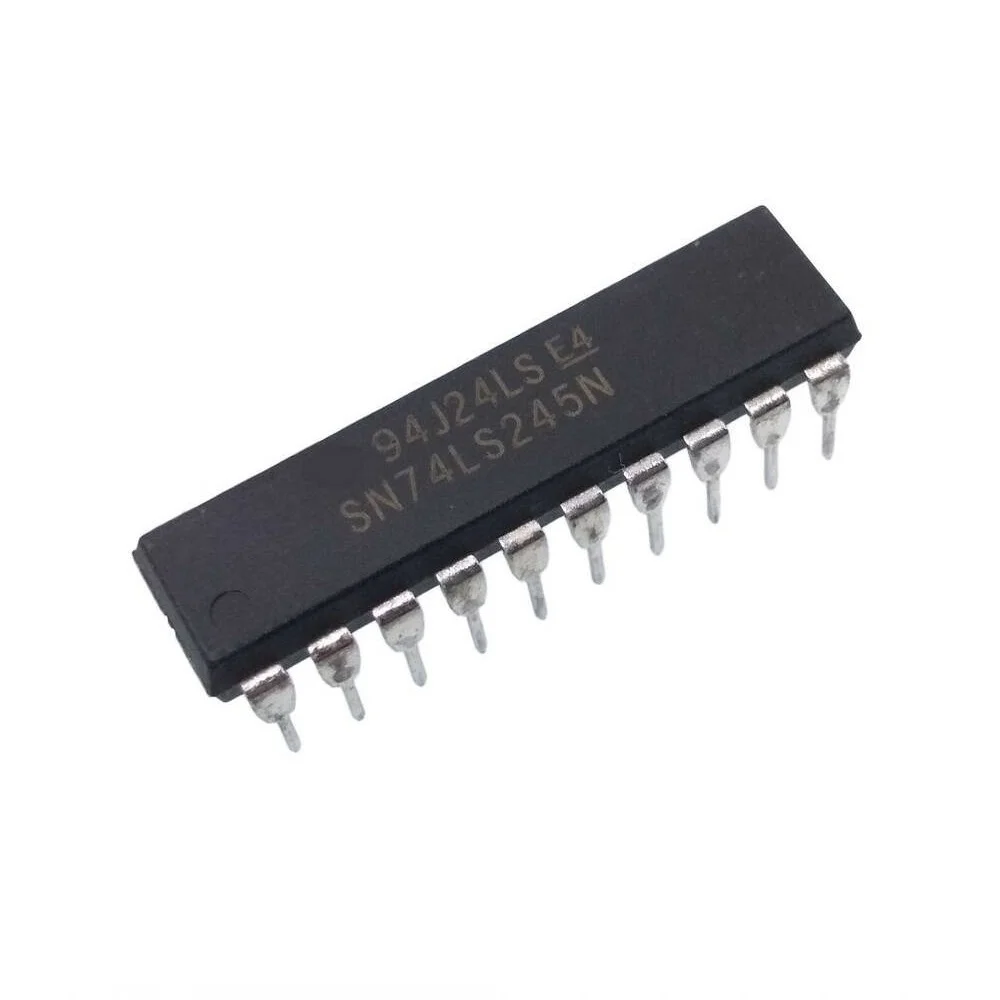

Circuito integrado 74LS245, transmisor bidireccional no inversor, encapsulado DIP de 20 pines
El Circuito Integrado Transmisor No Invertido 74LS245, DIP-20 es un componente lógico bidireccional de 8 bits, diseñado para facilitar la transmisión de datos entre buses de forma controlada y sin invertir la lógica de la señal. Gracias a su capacidad de operar en ambos sentidos, este circuito integrado es ampliamente utilizado en sistemas con buses compartidos, donde es necesario aislar, amplificar o redirigir señales digitales sin pérdida de integridad.
El modelo 74LS245 forma parte de la familia TTL-Schottky de baja potencia (LS) y está equipado con una línea de control de dirección y otra de habilitación, lo que permite una gestión dinámica de la dirección de flujo de datos entre dos buses. Además, su encapsulado DIP de 20 pines lo hace ideal para aplicaciones educativas, prototipos y sistemas THT.
Características destacadas
- Transmisor bidireccional de 8 bits: Ideal para intercambio de datos entre buses en ambas direcciones.
- Salidas en tres estados (tri-state): Permite desconectar el circuito cuando no se necesita transmitir.
- Control de dirección integrado: Facilita el cambio de sentido en la transmisión de datos.
- Encapsulado DIP-20: Compatible con montaje tradicional en placas perforadas o PCB THT.
- Alta velocidad y bajo consumo: Tecnología TTL con comportamiento rápido y fiable.
Aplicaciones
- Comunicaciones entre buses en microcontroladores y microprocesadores.
- Aislamiento y gestión de señales digitales.
- Periféricos de entrada/salida paralelos.
- Sistemas embebidos y controladores industriales.
Nota: Este Circuito Integrado Transmisor No Invertido 74LS245, DIP-20 puede proceder de distintos fabricantes. Las especificaciones eléctricas se mantienen constantes, aunque el aspecto físico puede variar ligeramente.
