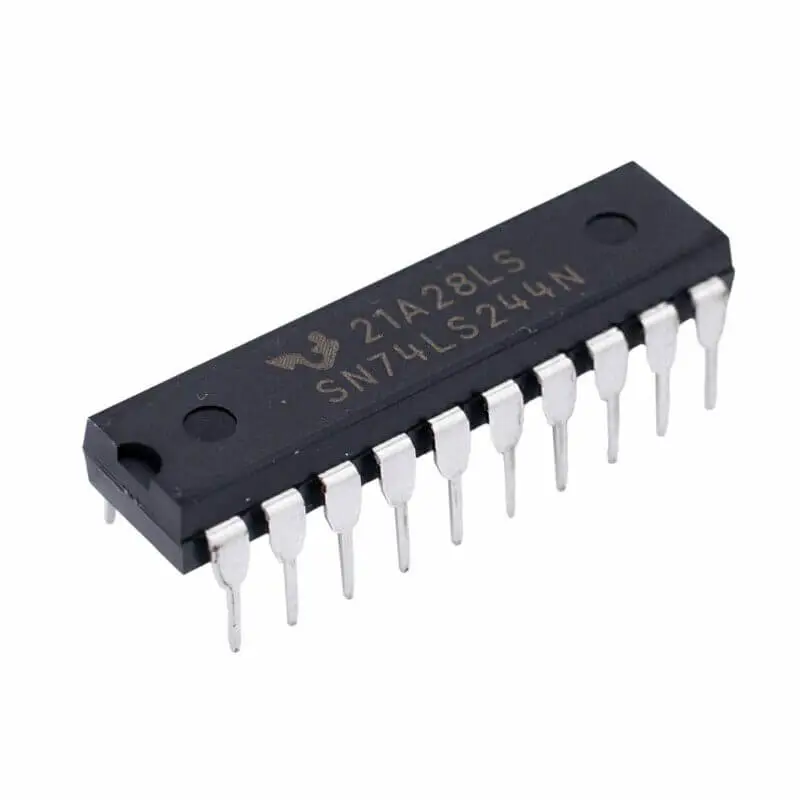

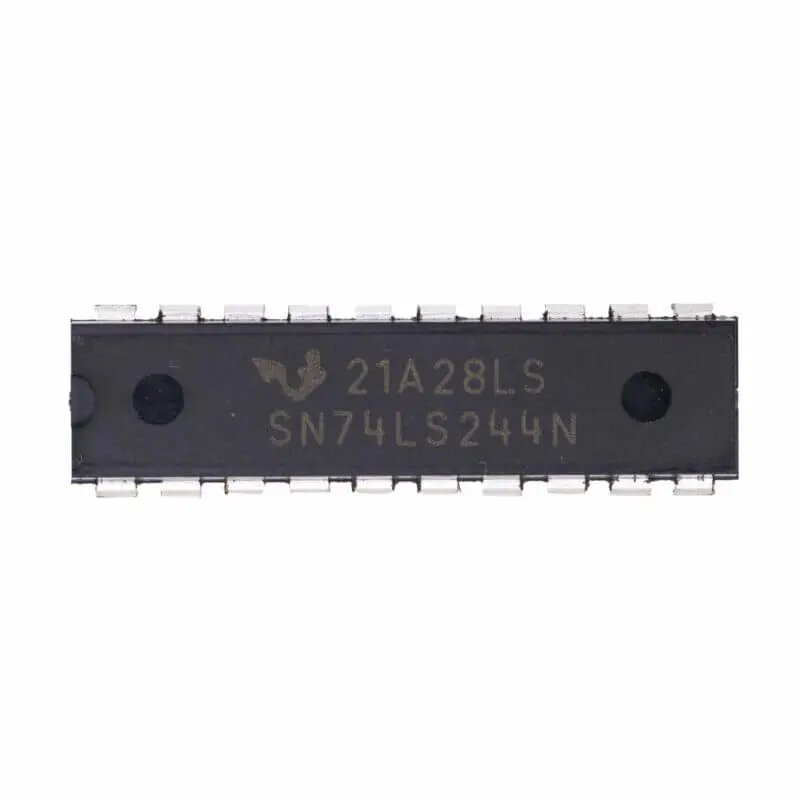

Circuito integrado 74LS244, buffer no inversor de 8 canales con encapsulado DIP de 20 pines
El Circuito Integrado Buffer No Invertido 74LS244 DIP-20 es un circuito integrado lógico que incorpora ocho buffers no inversores con salidas en tres estados, diseñado para mejorar la conducción de señales digitales en buses de datos y líneas de control.
Este componente pertenece por tanto a la familia 74LS, reconocida por su velocidad y bajo consumo. Es decir, es una solución eficaz para sistemas digitales con múltiples dispositivos compartiendo el mismo bus.
Por un lado, el encapsulado DIP de 20 pines permite un montaje fácil en placas de circuito impreso mediante tecnología THT; por otro, su arquitectura de doble grupo de 4 buffers habilita el control independiente de las salidas mediante líneas de habilitación.
Además, este buffer es ampliamente utilizado en sistemas microprocesados, interfaces de datos, periféricos digitales y aplicaciones donde es necesario aislar o amplificar señales sin modificar su lógica.
Características destacadas
- Buffer no inversor de 8 canales: Mejora la integridad de la señal en líneas compartidas.
- Salidas en tres estados (tri-state): Permite desconectar el buffer del bus cuando no está en uso.
- Encapsulado DIP-20: Montaje sencillo en PCB mediante orificios pasantes.
- Control por líneas de habilitación: Permite gestionar independientemente dos grupos de 4 buffers.
- Alta velocidad y bajo consumo: Tecnología TTL-Schottky (LS) optimizada para sistemas digitales.
Aplicaciones
- Interconexión de buses de datos en microcontroladores y microprocesadores.
- Aislamiento de señales en circuitos digitales.
- Interfaces paralelas y periféricos.
- Sistemas de automatización y control digital.
Nota: Este Circuito Integrado Buffer No Invertido 74LS244, DIP-20 puede proceder de distintos fabricantes. Las especificaciones técnicas se mantienen constantes, aunque el diseño exterior puede variar según el proveedor.
